產品簡介：

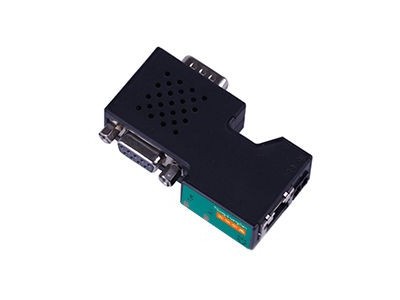

YT-PPI-ETH-Z西門子以太網轉換模塊適用于西門子 S7200 系列、SMART 系列等 PLC 控制系統的以太網通訊，在PLC通訊口與Profibus電纜之間以輪循通訊的方式傳輸數據，能夠以12 M比特率的傳輸速率進行信號傳輸，并帶有內置的終端匹配電阻。

YT-PPI-ETH-Z西門子以太網轉換模塊使用方便，直接將總線電纜接入YT-PPI-ETH-Z并將連接器插口插入Profibus主/從站的接口、用螺絲釘固定即可。

YT-PPI-ETH-Z直通型：擴展的DSUB9針母口，可以連西門子和Proface觸摸屏。

YT-PPI-ETH-Z西門子以太網轉換模塊不占用PLC編程口，即編程軟件/上位機軟件通過以太網對PLC數據監控和采集的同時，觸摸屏可以通過擴展RS485口與PLC進行通訊。

詳細介紹

YT-PPI-ETH-Z 功能：

1.YT-PPI-ETH-Z西門子以太網轉換模塊支持多主站通訊，擴展口可以連觸摸屏或其他主站。

2..YT-PPI-ETH-Z西門子以太網轉換模塊通過WEB服務器或配置診斷工具均可對設備進行參數設置和運行診斷。

3.波特率9.6Kbps~187.5Kbps自適應。

4..YT-PPI-ETH-Z西門子以太網轉換模塊支持對 PLC 控制系統的編程調試（MicroWIN、STEP7、博圖軟件）。

5..YT-PPI-ETH-Z西門子以太網轉換模塊直接安裝在PLC的PPI通訊口或者EM277的通訊口上，無需外接電源。

6.支持西門子S7以太網通訊驅動，包括MicroWIN，支持WinCC以TCP/IP方式直連S7-200。

7.免費提供 OPC服務器，塊支持和市面上主流的 OPC Server 以太網通訊，例如：KEPWARE OPC、PC ACCESS OPC 等。

8..YT-PPI-ETH-Z西門子以太網轉換模塊內部集成了 ModbusTCP 服務器功能，上位機軟件（ModusTCP 客戶端）可直接按照地址映射表去訪問 PLC 控制系統的內部寄存器地址的數據，地址映射表可以使用默認的也可以自由定義映射關系， 使得通訊變得更加靈活。

9..YT-PPI-ETH-Z西門子以太網轉換模塊可同時實現S7TCP連接、ModbusTCP通訊，最多支持32個上位機的連接。

YT-PPI-ETH-Z模塊安裝：
