蝶閥在安裝時，先關閉閥門，后進行安裝，以防止碰傷蝶板密封面。兩管道法蘭而應平行，使得裝緊后閥門和管道法蘭接觸壓力平均。管道法蘭內孔不宜過大，保證不大于5mm，以防壓板受壓位置不對而變形失效。



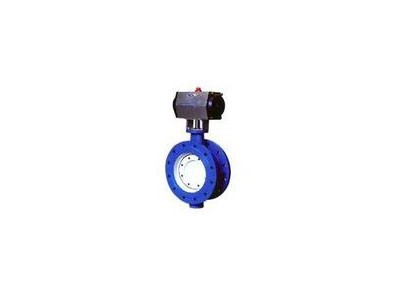

工作原理

       當氣動執行器與電路和系統氣源接通后，空氣通過管道A或B管進入A缸（B缸）推動活塞向一端運動，從而帶動旋轉軸和球芯轉動90°。

       □氣動執行器頂部連動可視器，當綠色標志指向“開”字時標志閥門開啟。

       □回信器信號燈綠燈亮時閥門處在開啟位置，而紅燈亮時閥門處在關閉位置。

       □定位器可調節閥門管道流量。



氣動執行器主要技術參數

氣動執行器	型號	QW系列、AT系列、AW系列
	氣源壓力	0.4 ～ 0.8 MPa
	最大回轉角度	90°～92°
	回信器	AC220V  AC110V  DC24V
	控制信號	電信號：0～0Ma  4 ～20Ma   氣信號：0.02 ～0.1 MPa
	控制氣源	潔凈、干燥壓縮空氣
	工作溫度	-20℃ ～ +90℃

主要性能規范

名稱	型 號	公稱壓力  PN（MPa）	試驗壓力Ps（MPa）		工作溫度 （℃）	適用介質
			殼體	密封
氣動橡膠蝶閥	D67（4）1X-10	1.0	1.5	1.1	-20～80	淡水、污水、空氣、蒸汽
氣動襯四氟蝶閥	D67（4）1F-10C	1.0	1.5	1.1	≤150	腐蝕性介質
氣動硬密封蝶閥	D67（4）3H-10C	1.0	1.5	1.1	≤300	水、油類、酸類、煤粉等
