一、產品概述

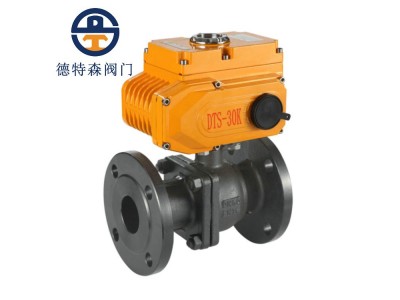

球閥閥體材質為碳鋼，密封面采用軟密封，如：聚四氟乙烯PTFE或對位聚苯PPL等材料，適用于水、氣、油品、天然氣等；操作用溫度：-196～350℃，公稱通徑：DN15-DN250mm，驅動方式：手動、氣動、電動、液動等。
球閥是我廠聚多年球閥制造經驗而設計的閥座，確保閥門密封，磨擦系數低，操作力矩小、多種閥座材料、適應范圍廣；該閥采用扁頭閥桿，與手柄的連接不會錯位，從而保證手柄指示的開關狀態與閥一致辭；我廠出廠的Q41F/PPL軟密封浮動球閥為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置；閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封。
二、主要零部件材料表
| ||
序號 | 零件名稱 | 材料名稱 |
Q41F-C | ||
1 | 閥體 | WCB |
2 | 密封圈 | PTFE/PPL |
3 | 球體 | 1Cr18Ni9Ti |
4 | 螺母 | 35 |
5 | 螺柱 | 35CrMoA |
6 | 右體 | WCB |
7 | 墊片 | 柔性石墨+不銹鋼 |
8 | 填料 | PTFE/PPL |
9 | 填料壓蓋 | WCB |
10 | 定位片 | 25 |
11 | 擋圈 | 65Mn |
12 | 手柄 | 鑄鐵/WCB |
13 | 閥桿 | 2Cr13 |
14 | 螺釘 | 35 |
15 | 止推墊片 | PTFE/PPL |
三、主要性能規范表
公稱壓力 PN(MPa) | 試驗壓力(MPa) | |
殼體試驗 | 密封試驗 | |
1.0 | 1.5 | 1.1 |
1.6 | 2.5 | 1.76 |
2.5 | 3.8 | 2.75 |
4.0 | 6.0 | 4.4 |
6.4 | 9.6 | 7.04 |
四、主要執行標準表
設計標準 | GB/T12237 |
法蘭連接結構長度 | GB/T12221 |
結構長度(焊接) | GB/T15188.1 |
連接法蘭 | GB/T9113 、JB/T79 、HG20592-2009 |
對焊端 | GB/T12224 |
試驗和檢驗 | GB/T9092 |
