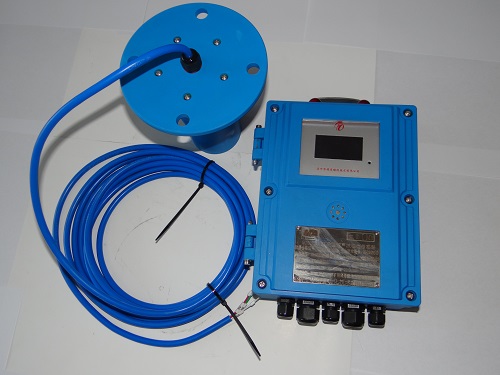

分體式礦用超聲波液位計，超聲波物位儀，超聲波物位計廣泛用于罐體、水池、水庫的液位和體積測量，也可用于明渠的流量測量。由于分體式超聲波液位計測量技術基于非接觸的超聲波原理，所以分體式超聲波液位計適合于那些無法用物理方式接觸的液體及料位位置。



一、超聲波液位計基本參數與功能:



量程  6m 8m



傳感器材質 外殼 ABS+PC合金



    顯示（表頭）  圖形化OLED



    法蘭  ABS+PC合金



發射角 8°



環境溫度 周圍介質溫度不高于+50℃，不低于-20℃；周圍空氣相對濕度不大于95%（20±5℃）



壓力（優良） 80～106KPa，過程壓力：0.1Mpa以下



供電/功耗 高壓型：18VDC-24V DC



精度 1 %和1cm FS



    頻率信號 200-1000HZ



輸出本安型 電流 4-20mA（出廠4線制輸出，可由撥動開關P5切換輸出模式）



計算機：RS485（可選）



二、超聲波液位計測量原理



超聲波液位計垂直安裝在液體的表面，它向液面發出一個超聲波脈沖，經過一段時間，超聲波液位計的傳感器接收到從液面反射回的信號，信號經過變送器電路的選擇和處理，根據超聲波液位計發出和接收超聲波的時間差，計算出液面到傳感器的距離。超聲波物位計可以應用于各種復雜工況。一體式超聲波液位計是指探頭與外殼組合在一起的超聲波液位計。超聲波脈沖以聲波速度傳播，從發射到接收到超聲波脈沖所需要時間間隔與換能器到被測介質表面的距離成正比。此距離值D與聲速C和傳輸時間T之間的關系可以用公式表示：D=C×T／2。由D即可算出介質的液位。



三、超聲波液位計安裝原則



戶外安裝，需注意以下幾點：

1)水道或戶外安裝需安裝支架；

2)探頭要垂直液面或料位表面；

3)探頭安裝必須高于最高液位40cm以上，從而避免進入液位計盲區；

4)在超聲波8°發射角內不應該有障礙物，避免產生錯位回波；

5)避免陽光直射，保證探頭溫度和環境溫度一致。



密閉容器安裝，需注意以下幾點：

1)避免空氣或污染物進入罐內；

2)探頭要垂直液面或料位表面；

3)在罐壁有振動時，在灌口和儀表之間加入橡膠墊，以消除振動的影響；

4)在超聲波8°發射角內不應該有障礙物，避免產生錯位回波；
