產品描述：

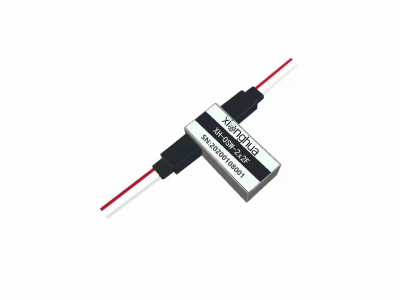

XH-OSW-1X2機械式光開關是一種光路控制器件，有著控制光路和轉換光路的作用；可實現2路光信號輸入，選擇其中1路的信號輸出（支持雙向使用）。在光通信應用中具有重要作用。光開關主要應用于光傳輸系統中的多路光監控、LAN多光源/探測器自動換接，以及光傳感多點動態監測系統光測試系統中用于光纖、光器件、網絡和野外工程光纜測試；光器件裝調。
產品特點：
●低插入損耗、波長范圍寬
●低信道串擾、高穩定性、高可靠性
●控制簡單、尺寸小、方便嵌入電路板
●可選擇鎖定及非鎖定控制類型
參數指標：
參數 | 參數值 | |
型號 | XH-OSW-1X2 | |
插入損耗（dB） | 典型值：0.5 最大值：1.0 | |
波長范圍（nm） | 800~1310 | 1260~1650 |
工作波長（nm） | 850/980/1310 | 1310/1550/1625 |
回波損耗（dB） | 多模≥30 | 單模 ≥50 |
信道串擾（dB） | 多模≥ 35 | 單模 ≥55 |
偏振相關損耗（dB） | ≤0.05 | |
波長相關損耗（dB） | ≤0.25 | |
溫度相關損耗（dB） | ≤0.25 | |
重復性（dB） | ≤±0.02 | |
切換次數（Times） | ≥107 | |
切換時間（ms） | ≤8 | |
傳輸功率（mW） | ≤500 | |
工作電壓（V） | 3 or 5 | |
工作溫度（℃） | -20~+70 | |
存儲溫度（℃） | -40~+85 | |
封裝尺寸（mm） | (L)27.0×(W)12×(H)8.2±0.2 | |
管腳定義：
產品類型 | 光路 | 電驅動 | 狀態監測 | ||||||
1x2 | 通道 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
鎖定 | P1-P2 | -- | -- | GND | V+ | 閉合 | 斷開 | 斷開 | 閉合 |
P1-P3 | V+ | GND | -- | V+ | 斷開 | 閉合 | 閉合 | 斷開 | |
非鎖定 | P1-P2 | -- | -- | -- | -- | 閉合 | 斷開 | 斷開 | 閉合 |
P1-P3 | V+ | -- | -- | GND | 斷開 | 閉合 | 閉合 | 斷開 | |
訂購信息 ： XH-OSW-1X2-A-B-C-D-E-F-G
測試波長(A) | 光纖類型(B) | 工作電源(C) | 開關類型(D) | 保護套管（E) | 光纖長度(F) | 連接頭(G) |
850:850nm 1310:1310nm 1550:1550nm 1310/1550:1310nm/1550nm X:其它 | SM:SM,9/125 M5:MM,50/125 M6:MM,62.5/125 | 3:3V 5:5V | L:鎖定 N:非鎖定 | 25::250um 90:900um
| 05:0.5m 10:1.0m 15:1.5m X:其它 | NO:無 FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC X:其它 |
