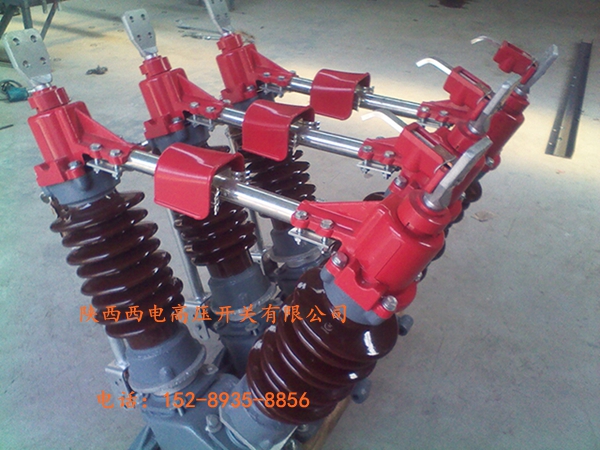

35kv戶外柱上高壓隔離開關

一、前言

GW5系列隔離開關自1996年投產以來，以其結構簡單、性能良好、規格品種齊全，安裝方式靈活多樣而受到國內外用戶的歡迎。它廣泛地應用在我國35-110千伏的輸變電網路中。

多年來我廠不斷對本產品進行了改進。產品質量不斷提高，規格品種增多，技術參數提高，全部滿足GB1985--80戶外隔離開關標準的要求。為了采用IEC標準，在征集用戶意見的基礎上，近年對GW5系列隔離開關進行了完善化設計。完善化的產品，電氣和機械性能均有較大提高。

二、運行和檢查

1、投入運行前的檢查

導電的各接觸部位應接觸良好，緊固件應牢固可靠，各運動部位靈活，開關與母線的連接應可靠。

2、運行

開關必須在線路負荷切斷后方可進行操作。帶接地閘發的開關，必須在主閘刀完全分閘到位后方可合接地閘刀，反之，必須在接地閘刀完全分閘到位后方可合主閘刀。

3、定期檢查

開關每年進行一次綜合檢查，檢查時應注意下列各項：

清除塵污，檢修導電接觸面并涂上工業凡士林；

檢查各零部件，如有損壞，應進行修理或更換；

檢查高速主閘刀的三相同步性和接地閘刀合閘的到位情況；

檢查各緊固件是否有松動現象；

檢查操動機構能否到位并鎖定；

檢查輔助開關指示是否正確；在各機械運行部位涂上潤滑脂；

 35kv戶外柱上高壓隔離開關

三、用途、特點

GW5系列隔離開關是由35KV、60KV和110KV三個電壓等級組成的系列產品。供高壓線路在無載情況下進行換接，以及對被檢修的高壓母線、斷路器等電氣設備與帶電的高壓線路進行電氣隔離之用，在主閘刀處于正常分閘位置時，可提供一個符合安全要求的可見的絕緣距離，也可以用于分、合很小的電容電流或電感電流。

GW5系列隔離開關按照結構特點及使用場合分為如下幾種類型。

GW5-35、60、110型戶外隔離開關是由三個獨立的單相隔離開關組成的三相高壓電器，又是派生其它特殊結構的基本單元，其外形圖見1（a），圖1（b）,以下簡稱為普通型隔離開關。

GW5-35、60、110w(Dw)型戶外高壓隔離開關，是在普通型（接地型）隔離開關的基礎上將普通型棒式支柱絕緣子改成防污型棒式支柱絕緣子而成。適用于污穢地區。以下簡稱防污型隔離開關。

GW5-35、60、110K型戶外隔離開關是在普通隔離開關上增設分閘彈簧、緩沖裝置等零件而成。通常與JW1型接地開關聯合使用，用以代替終端變壓器高壓側的斷路器。以下稱為快分型隔離開關。

GW5-35、60、110Z型戶外隔離開關，是在普通隔離開關在空間不同方位上進行安裝布置而成。通常與JW1型接地開關聯合使用，用以代替變壓器高壓側的斷路器。以下稱為快分型隔離開關。特殊安裝型又可以分為倒裝、側裝、側裝、傾斜25°三種安裝方式。其中倒裝型隔離天關上所用棒式支柱絕緣子系特殊制造的倒傘式支柱絕緣子。

Gw5系列戶外隔離開關規格全、種類多、性能可靠、結構簡單、安裝檢修容易，適用范圍廣，通用性系列性強。當采用特種安裝形式，時可使變電所布線更為靈活，并可大量減少占地面積，節省金屬構架，若配用硬母線，則布線更為整潔、清晰。
