技術數據?CPU 1211C, AC/DC/RELAY, 6DI/4DO/2AI

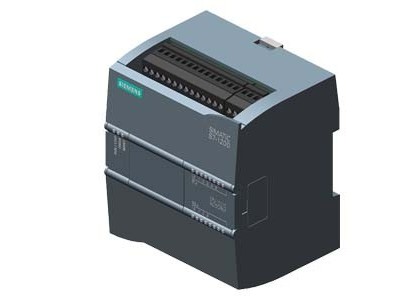

SIMATIC S7-1200，CPU 1211C， 緊湊型 CPU，AC/DC/繼電器， 機載 I/O： 6 個 24V DC 數字輸入；4 個 2A 繼電器數字輸出； 2 AI 0-10V DC， 電源：交流 47-63Hz 時 85-264V AC， 程序存儲器/數據存儲器 50 KB
西控自動化（武漢）有限公司 地址:武漢市洪山區珞獅路417號星光時代/ 186/7688/0212 歡迎聯系交流,型號全,價格低!如果您有需要市面上比較少見的偏型產品,請聯系我們盡力協助您解決! 主要優勢產品: 西門子6ES7-200/300/400 西門子6ES71200/1500/smart系列 西門子ET200系列產品 西門子人機界面，各類觸摸屏，操作屏,文本顯示器 變頻器，直流系列 西門子電線電纜(6XV)、光纖 SITOP電源,數控等周邊產品 其他產品,歡迎垂詢!!
| 產品類型標志 | CPU 1211C AC/DC / 繼電器 | |
| 固件版本 | V4.5 | |
| 附帶程序包的 | ||
| 工程系統 | STEP 7 V17 及以上版本 | |
| 電源電壓 | ||
| 額定值 (AC) | ||
| AC 120 V | 是的 | |
| AC 230 V | 是的 | |
| 允許范圍，下限 (AC) | 85 V | |
| 允許范圍，上限 (AC) | 264 V | |
| 電源頻率 | ||
| 允許范圍，下限 | 47 Hz | |
| 允許范圍，上限 | 63 Hz | |
| 輸入電流 | ||
| 耗用電流（額定值） | 在 AC 120 V 時 60 mA；在 AC 240 V 時 30 mA | |
| 耗用電流，*值 | 在 AC 120 V 時 180 mA；在 AC 240 V 時 90 mA | |
| 接通電流，*值 | 20 A; 264 V 時 | |
| I2t | 0.8 A2·s | |
| 輸出電流 | ||
| 用于背板線 (DC 5 V)，*值 | 750 mA; 針對 CM *為 5 V DC | |
| 傳感器供電 | ||
| 24 V 傳感器供電 | ||
| 24 V | 20.4 至 28.8V | |
| 功率損失 | ||
| 功率損失，典型值 | 10 W | |
| 存儲器 | ||
| 工作存儲器 | ||
| 集成 | 50 kbyte | |
| 可擴展 | 不 | |
| 裝載存儲器 | ||
| 集成 | 1 Mbyte | |
| 插拔式（SIMATIC 存儲卡），*值 | 帶有 SIMATIC 存儲卡 | |
| 緩沖 | ||
| 存在 | 是的 | |
| 免維護 | 是的 | |
| 不帶電池 | 是的 | |
| CPU-處理時間 | ||
| 對于位運算，典型值 | 0.08 μs; / 說明 | |
| 對于字運算，典型值 | 1.7 μs; / 說明 | |
| 對于浮點運算，典型值 | 2.3 μs; / 說明 | |
| CPU-組件 | ||
| 組件數量（計） | DBs、FCs、FBs、計數器和定時器。可設定地址的模塊數量可從1到65535。可不受限制用于整個工作存儲器 | |
| OB | ||
| 數量，*值 | 只通過代碼工作存儲器進行限制 | |
| 數據范圍及其剩磁 | ||
| 保留的數據范圍（包括時間、計數器、標記），*值 | 14 kbyte | |
| 標記 | ||
| 容量，*值 | 4 kbyte; 標記范圍的大小 | |
| 本地數據 | ||
| 每個優先等級，*值 | 16 kbyte; 優先級等級 1（程序周期）：16 KB，優先級等級 2 至 26：6 KB | |
| 地址范圍 | ||
| 過程映像 | ||
| 輸入端，可調整 | 1 kbyte | |
| 輸出端，可調整 | 1 kbyte | |
| 硬件擴展 | ||
| 每個系統的組件數量，*值 | 3 個通訊模塊、1 個信號板 | |
| 時間 | ||
| 時鐘 | ||
| 硬件時鐘（實時時鐘） | 是的 | |
| 緩沖持續時間 | 480 h; 典型值 | |
| 每日偏差，*值 | 25 °C 時 ±60 秒/月 | |
| 數字輸入 | ||
| 數字輸入端數量 | 6; 集成 | |
| 可用來實現技術功能的輸入端 | 6; HSC（高速運算） | |
| 源型輸入/漏性輸入 | 是的 | |
| 可同時控制的輸入端數量 | ||
| 有安裝位置 | ||
| — *可達 40 ℃，*值 | 6 | |
| 輸入電壓 | ||
| 額定值 (DC) | 24 V | |
| 對于信號“0” | 1 mA 時 DC 5 V | |
| 對于信號“1” | 15 V DC，當為 2.5 mA 時 | |
| 輸入電流 | ||
| 對于信號“1”，典型值 | 4 mA; 額定值 | |
| 輸入延遲（輸入電壓為額定值時） | ||
| 對于標準輸入端 | ||
| — 可參數化 | 0.2 ms、0.4 ms、0.8 ms、1.6 ms、3.2 ms、6.4 ms 和 12.8 ms，可在 4 個組別中選擇 | |
| — 從“0”到“1”時，*小值 | 0.2 ms | |
| — 從“0”到“1”時，*值 | 12.8 ms | |
| 對于報警輸入端 | ||
| — 可參數化 | 是的 | |
| 用于技術功能 | ||
| — 可參數化 | 單個相位： 3 @ 100 KHz，差分： 3 @ 80 kHz | |
| 導線長度 | ||
| 屏蔽，*值 | 500 m; 50 m 用于技術功能 | |
| 未屏蔽，*值 | 300 m; 用于技術功能：否 | |
| 數字輸出 | ||
| 數字輸出端數量 | 4; 繼電器 | |
| 輸出端的通斷能力 | ||
| 電阻負載時的*值 | 2 A | |
| 照明負載時的*值 | DC 時 30 W，AC 時 200 W | |
| 電阻負載時的輸出延遲 | ||
| 從 “0” 到“1”，*值 | 10 ms; *值 | |
| 從 ”1” 到“0”，*值 | 10 ms; *值 | |
| 繼電器輸出端 | ||
| 繼電器輸出端數量 | 4 | |
| *操作循環數 | 在負載額定電壓為 100000 時，機械電流為 1 千萬 | |
| 導線長度 | ||
| 屏蔽，*值 | 500 m | |
| 未屏蔽，*值 | 150 m | |
| 模擬輸入 | ||
| 模擬輸入端數量 | 2 | |
| 輸入范圍 | ||
| 電壓 | 是的 | |
| 輸入范圍（額定值），電壓 | ||
| 0 至 +10 V | 是的 | |
| — 輸入電阻（0 至 10 V） | ≥100 千歐姆 | |
| 導線長度 | ||
| 屏蔽，*值 | 100 m; 扭線和屏蔽 | |
| 模擬輸出 | ||
| 模擬輸出端數量 | 0 | |
| 輸入端的模擬值構成 | ||
| 集成和轉換時間/每通道分辨率 | ||
| 帶有過調制的分辨率（包括符號在內的位數），*值 | 10 bit | |
| 可參數化的集成時間 | 是的 | |
| 轉換時間（每個通道） | 625 μs | |
| 傳感器 | ||
| 可連接傳感器 | ||
| 雙線傳感器 | 是的 | |
| 1. 接口 | ||
| 接口類型 | PROFINET | |
| 電位隔離 | 是的 | |
| 傳輸速率的自動計算 | 是的 | |
| 自動協商 | 是的 | |
| 自動交叉 | 是的 | |
| 物理接口 | ||
| RJ 45（以太網） | 是的 | |
| 端口數量 | 1 | |
| 集成開關 | 不 | |
| 協議 | ||
| PROFINET IO 控制器 | 是的 | |
| PROFINET IO 設備 | 是的 | |
| SIMATIC 通訊 | 是的 | |
| 開放式 IE 通訊 | 是的; 選件也可加密 | |
| 網絡服務器 | 是的 | |
| 氣液冗余 | 不 | |
| PROFINET IO 控制器 | ||
| 傳輸速率，*值 | 100 Mbit/s | |
| 服務 | ||
| — PG/OP 通訊 | 是的; 使用 TLS V1.3 預設進行加密 | |
| — 等時模式 | 不 | |
| — IRT | 不 | |
| — PROFIenergy | 不 | |
| — 按優先級啟動 | 是的 | |
| — 帶優先啟動權限的 IO 設備數量，*值 | 16 | |
| — 可連接的 IO 設備數量，*值 | 16 | |
| — 用于 RT 的可連接 IO 設備數量，*值 | 16 | |
| — 線路上的，*值 | 16 | |
| — 激活/取消 IO 設備 | 是的 | |
| — 可同時激活/取消的 IO 設備數量，*值 | 8 | |
| — 更新時間 | 更新時間*小值還取決于為 PROFINET IO 設置的通信組件、IO 設備數目以及組態的用戶數據量。 | |
| PROFINET IO 設備 | ||
| 服務 | ||
| — PG/OP 通訊 | 是的; 使用 TLS V1.3 預設進行加密 | |
| — 等時模式 | 不 | |
| — IRT | 不 | |
| — PROFIenergy | 是的 | |
| — 共享設備 | 是的 | |
| — 共享設備中的 IO 控制器的*數量 | 2 | |
| 協議 | ||
| PROFINET IO 支持的協議 | 是的 | |
| 支持 PROFIsafe 協議 | 不 | |
| PROFIBUS | 是的; 需要 CM 1243-5（主機）或 CM 1242-5（從站） | |
| OPC UA | 是的; OPC UA 服務器 | |
| AS 接口 | 是的; 需要 CM 1243-2 | |
| 協議（以太網） | ||
| TCP/IP | 是的 | |
| DHCP | 不 | |
| SNMP | 是的 | |
| DCP | 是的 | |
| LLDP | 是的 | |
| 冗余模式 | ||
| 氣液冗余 | ||
| — MRP | 不 | |
| — MRPD | 不 | |
| SIMATIC 通訊 | ||
| S7 路由 | 是的 | |
| 開放式 IE 通訊 | ||
| TCP/IP | 是的 | |
| — 數據長度，*值 | 8 kbyte | |
| — 各端口的多個無源連接，提供支持 | 是的 | |
| ISO-on-TCP (RFC1006) | 是的 | |
| — 數據長度，*值 | 8 kbyte | |
| UDP | 是的 | |
| — 數據長度，*值 | 1 472 byte | |
| 網絡服務器 | ||
| 提供支持 | 是的 | |
| 用戶定義的網頁 | 是的 | |
| OPC UA | ||
| 組要運行時許可證 | 是的; 需要“基礎”許可證 | |
| OPC UA 服務器 | 是的; 數據訪問（讀、寫、訂閱）、方法調用，需要運行時間許可 | |
| — 應用程序驗證 | 可用安全策略無，Basic128Rsa15，Basic256Rsa15，Basic256Sha256 | |
| — 用戶驗證 | ”匿名“或通過用戶名與密碼驗證 | |
| — 會話數量，*值 | 10 | |
| — 每次會話的訂閱數量，*值 | 50 | |
| — 掃描間隔，*小值 | 100 ms | |
| — 發送間隔，*小值 | 200 ms | |
| — 伺服程式的數量，*值 | 20 | |
| — 受監控元件 (monitored items) 的數量，*值 | 1 000 | |
| — 服務器接口數量，*值 | 2 | |
| — 用戶自定義服務器接口時節點數量，*值 | 2 000 | |
| 其他協議 | ||
| MODBUS | 是的 | |
| 通信功能 / 標題 | ||
| S7 通訊 | ||
| 提供支持 | 是的 | |
| 作為服務器 | 是的 | |
| 作為客戶端 | 是的 | |
| 每個任務的有效數據，*值 | 參見在線幫助（S7 通訊，用戶數據大小） | |
| 連接數量 | ||
| 全部 | PG 接口：4 預留 / 4 *多；HMI 接口：12 預留 / 18 *多；S7 接口：8 預留 / 14 *多；開放性用戶接口：8 預留 / 14 *多；Web 接口：2 預留 / 30 *多；OPC UA 接口：0 預留 / 10 *多；接口計：34 預留 / 64 *多 | |
| 調試功能測試 | ||
| 狀態/控制 | ||
| 變量狀態/控制 | 是的 | |
| 變量 | 輸入/輸出端、標記、DB、外圍設備輸入/輸出端、計時器、計數器 | |
| 強制 | ||
| 強制 | 是的 | |
| 診斷緩沖器 | ||
| 存在 | 是的 | |
| Trace | ||
| 可組態 Trace 的數量 | 2 | |
| 每個 Trace 的*存儲容量 | 512 kbyte | |
| 報警/診斷/狀態信息 | ||
| 診斷顯示 LED | ||
| RUN/STOP LED | 是的 | |
| ERROR LED | 是的 | |
| MAINT LED | 是的 | |
| 集*能 | ||
| 計數器 | ||
| 計數器數量 | 6 | |
| 計數頻率，*值 | 100 kHz | |
| 頻率測量 | 是的 | |
| 控制定位 | 是的 | |
| 用于調節位置的定位軸數量，*值 | 8 | |
| 通過正向接口的定位軸數量 | 使用 SB 1222 時*多同時 4 個 | |
| PID 調節器 | 是的 | |
| 報警輸入端的數量 | 4 | |
| 電位隔離 | ||
| 數字輸入電位隔離 | ||
| 數字輸入電位隔離 | 500V AC 持續 1 分鐘 | |
| 在通道之間，分組點數 | 1 | |
| 數字輸出電位隔離 | ||
| 數字輸出電位隔離 | 繼電器 | |
| 在通道之間 | 不 | |
| 在通道之間，分組點數 | 1 | |
| EMV | ||
| 抗靜態放電干擾的能力 | ||
| 抗靜態放電干擾的能力符合 IEC 61000-4-2 | 是的 | |
| — 空氣放電時的試驗電壓 | 8 kV | |
| — 接觸放電時的試驗電壓 | 6 kV | |
| 與導線相關的抗干擾能力 | ||
| 電源導線的抗干擾能力符合 IEC 61000-4-4 | 是的 | |
| 信號導線的抗干擾能力，符合 IEC 61000-4-4 | 是的 | |
| 針對沖擊電壓的抗干擾能力（浪涌） | ||
| 電源導線的抗干擾能力符合 IEC 61000-4-5 | 是的 | |
| 針對通過高頻場引起的導線干擾量的抗干擾能力 | ||
| 針對高頻射線的抗干擾性，符合 IEC 61000-4-6 | 是的 | |
| 依據 EN 55 011 標準抑制無線電干擾輻射 | ||
| 極限值等級 A 適用于工業領域中的應用 | 是的; 組 1 | |
| 極限值等級 B 適用于居民區中的應用 | 是的; 通過恰當的措施確保遵守 EN 55011 規定的 B 級極限值 | |
| 防護等級和防護類別 | ||
| 防護等級 IP | IP20 | |
| 標準、許可、證書 | ||
| CE 標記 | 是的 | |
| UL 許可 | 是的 | |
| cULus | 是的 | |
| FM 許可 | 是的 | |
| RCM（原 C-TICK） | 是的 | |
| KC 許可 | 是的 | |
| 船舶建造許可 | 是的 | |
| 環境要求 | ||
| 露天情況下 | ||
| *落差 | 0.3 m; 五個，在發貨包裝內 | |
| 運行中的環境溫度 | ||
| *小值 | -20 °C | |
| *值 | 60 °C | |
| 水平安裝，*小值 | -20 °C | |
| 水平安裝，*值 | 60 °C | |
| 垂直安裝，*小值 | -20 °C | |
| 垂直安裝，*值 | 50 °C | |
| 運輸/儲存時的環境溫度 | ||
| *小值 | -40 °C | |
| *值 | 70 °C | |
| 氣壓符合 IEC 60068-2-13 標準要求 | ||
| 操作，*小值 | 795 hPa | |
| 操作，*值 | 1 080 hPa | |
| 存放/運輸，*小值 | 660 hPa | |
| 存放/運輸，*值 | 1 080 hPa | |
| 參考海平面的運行高度 | ||
| 安裝高度，*小值 | -1 000 m | |
| 安裝高度，*值 | 5 000 m; 安裝高度 > 2000 m 時受限，參見手冊 | |
| 相對空氣濕度 | ||
| 操作，*值 | 95 %; 無凝結 | |
| 振動 | ||
| 運行疲勞極限符合 IEC 60068-2-6 | 2 g (m/s2) 面板安裝，1 g (m/s2) DIN 凹槽導軌 | |
| 操作，測試符合 IEC 60068-2-6 | 是的 | |
| 沖擊測試 | ||
| 測試符合 IEC 60068-2-27 | 是的; IEC 68，2-27 部分；半波正弦：沖擊強度 15 g（峰值），持續時間 11 ms | |
| 有害物質濃度 | ||
| RH < 60% 時的 SO2，無冷凝 | 二氧化硫： < 0.5 ppm；硫化氫： < 0.1 ppm；RH < 60% 無冷凝液 | |
| 項目組態 / 標題 | ||
| 項目組態 / 編程 / 標題 | ||
| 編程語言 | ||
| — KOP | 是的 | |
| — FUP | 是的 | |
| — SCL | 是的 | |
| 技術保護 | ||
| 用戶程序保護/密碼保護 | 是的 | |
| 復制保護 | 是的 | |
| 模塊保護 | 是的 | |
| 訪問保護 | ||
| 保護機密組態數據 | 是的 | |
| 防護級別：寫保護 | 是的 | |
| 防護級別： 讀寫保護 | 是的 | |
| 防護級別： 全部保護 | 是的 | |
| 編程 / 循環時間監控 / 標題 | ||
| 可調整 | 是的 | |
| 尺寸 | ||
| 寬度 | 90 mm | |
| 高度 | 100 mm | |
| 深度 | 75 mm | |
| 重量 | ||
| 重量，約 | 420 g | |
