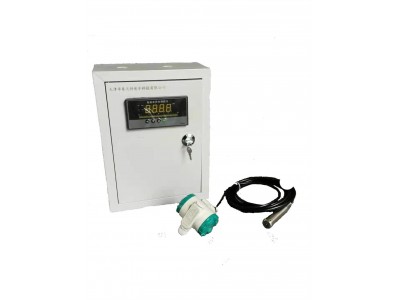

防爆儀表箱投入式 耐腐蝕耐高溫帶遠傳 可定制

在實際使用過程中，操作人員需要根據實際要求對防爆配電箱(柜)進行配電，常見的有三種：多路動力(照明)配電、多路降壓起動配電、多路電磁起動配電。每一種方式都有各自不同的特點：

多路電磁起動配電

通過將多個防爆電磁起動器或電磁起動箱和防爆斷路器、操作柱、防爆接線箱等組合，可在電壓380V的三相交50Hz配電系統中實現動力配送及電動機的集中控制，并可根據要求加裝信號、電壓表，電流表等監控裝置。

多路降壓起動配電

將防爆降壓起動箱置于防護柜中，實現對交流50Hz、電壓為380V，電路中容量為95KW及以下的三相籠型電動機的不頻繁降壓起動，具有短路、缺相、過流堵轉等保護功能，可用手動、自動和遠控等多種方式來控制。

多路動力照明配電

通過將多個防爆斷路器或動力照明配電箱及數個防爆接線箱組合，可在電壓的三相交流50Hz配電系統中實現動力，照明配電設備的電能轉換分配及控制。

防爆配電箱在設計時考慮到許多外部環境因素影響，為了能夠確保配電箱能正常工作運行和免受損失，實際控制電路中保護環節是必不可少的。防爆配電箱一般是將開關設備、測量?jī)x表、保護電器和輔助設備組裝在封閉或半封閉金屬箱中。正常運行時可借助手動或自動開關接通或分?jǐn)嚯娐贰ｋ娐分械谋Ｗo(hù)環節在一個電路中常用的保護環節有短路保護和過載保護環節兩種。有的電路除具有以上兩種保護環節外，還有缺相保護(即三相電缺相時，使電路斷電)、欠壓保護、過流保護等環節。

電氣線路短路保護電路

短路保護是指電路發生短路故障時，能使故障電路與其電斷開的保護環節。短路保護常用熔斷器實現。

電氣控制過載保護環節

過載保護環節是電力拖動電路中重要的保護環節。過載保護是指對電動機過載時，能使電動機自動斷電的保護，過載保護常用熱繼電器實現。

電路的過流保護和欠壓保護環節

電路過流保護用電流繼電器，電路欠壓保護用電壓繼電器。這兩種繼電器動作特殊，可以實現對電路的過電流和欠電壓保護作用。

防爆控制箱特性

1.外殼采用鋁合金壓鑄，高速拋光后用粉末靜電噴涂表面，外觀美觀。

2.本產品為復合防爆結構，開關箱采用隔爆結構，母線箱和接線盒采用提高安全性的結構。

3.采用模塊化設計，各種電路可自由組合。

4.安裝小型漏電斷路器或塑料外殼漏電斷路器，并通過操作防爆外殼外的手柄實現分拆和關閉。

5.本產品介紹了新的優化設計方案和運行機制，結構緊湊合理，通用性強，操作靈活方便，手感好；

6.具有過載、短路、缺相、漏電保護等功能。

7.緊固件由304不銹鋼制成，耐腐蝕性強。

8.接線方式，鋼管或電纜，防爆軟管；

9.可根據用戶要求定制。

防爆配電箱是一種應用在爆炸性氣體危險場所的電氣設備，主要作用是實現電氣設備在爆炸性氣體危險場所配電、控制、照明、動力等功能的安全運行。根據不同的爆炸性氣體環境，劃分為不同的防爆區域，配備相對應防爆等級的防爆配電箱。

防爆配電箱安裝方式

安裝方式：掛式或立式。

掛式設計安裝角，通過膨脹螺絲固定在墻上或立柱上。

立式設計支腿或底座，通過膨脹螺絲固定在地面上。
