漏泄電纜

漏泄電纜有很多種稱呼，比如漏纜、漏泄同軸電纜、泄露電纜、泄漏電纜、泄漏同軸電纜等等。訊羅通信作為樓宇無線對講系統、管廊無線對講系統、隧道無線通信系統這方面廠家，今天就和大家一起了解一下管廊無線對講系統、隧道無線通信系統中經常應用的漏泄電纜。

為什么地下管廊和隧道比較適合用漏泄電纜呢？因為他們的結構類似，都是相對比較長，相對密閉，無線電波傳播不良；而漏泄電纜的覆蓋優點又特別適合這樣的場景。今天訊羅通信就和大家一起了解關于漏泄電纜不同的介紹吧。

1：HLHTY(Z)(R)-50-42D

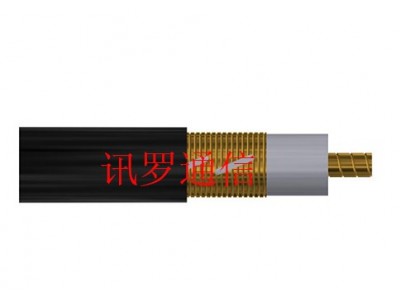

隧道用漏纜HLHTY(Z)(R)-50-42D由柔性皺紋銅管內導體、低損耗物理發泡聚 乙烯絕緣層、八”字開槽低損耗低頻輻射銅箔外導體和低煙無鹵阻燃聚 烯烴外護套組成，用在室外時外護套材質為抗紫外線低密度線性聚乙烯 。

本產品針對隧道環境設計，適用于民用無線廣播、民用對講、地鐵公 安消防無線、專用TETRA系統，鐵路無線列調、GSM-R、CDMA800、GSM900 等系統，具有優異的低頻電氣性能。

電氣性能

電容 75.0 pF/m

特性阻抗 50±2Ω

絕緣電阻 ≥10000 MΩ.km

護套火花電壓 10000V

傳輸速率 89%

絕緣電壓 15 kV

內導體直流電阻 1.50Ω/KM

外導體直流電阻 1.60Ω/KM

可用頻段 5-1000MHz

最佳頻段 350-960MHz

禁用頻段 500-530MHz&750-800MHz

電壓駐波比 1 / 375~150MHz ≤1.3 350~470MHz ≤1.3 800~900MHz ≤1.3

環境性能和機械性能

儲存溫度 -55℃~+85℃

安裝溫度 -40℃~+80℃

操作溫度 -55℃~+85℃

相對濕度 95%

ROHS 符合

最小彎曲半徑，單次 500mm

最小彎曲半徑，多次 700mm

最小彎曲次數 15

抗拉強度 3000N

彎曲力矩 16.0N.m

推薦卡具間距 0.8~1.2m

最小離墻間距 50mm

衰減和耦合損耗

頻率 衰減 耦合損耗 MHz dB/100m 95%，2m，dB

75 0.6 72

100 0.7 74

150 0.9 76

350 1.4 72

450 1.6 70

800 2.4 63

900 2.7 62

2：50Ω皺紋銅管漏泄同軸電纜

50歐姆漏泄同軸電纜主要用于隧道、礦井、地鐵、大型建筑內及高速公路、鐵路等場合無線電波不能直接傳播或傳播不良的特殊環境內，兼有信號傳播和發送、接收天線的雙重功能。具有衰減低、駐波比低、功率容量高、信號耦合性能優良，抗腐蝕性好等特點。

  該電纜采用先進的氬弧焊、軋紋和可多向開槽設備，切削一組或二組合適的外導體槽孔，使電纜周圍沿信號傳輸方向具有強度相對均勻的射頻信號，實現信號在分立天線盲區的長距離輸送。

執行標準

產品參照通信行業標準YD/T1120-2007。

3：RMC 50L-158/RMC 50L-158L

輻射型漏泄同軸電纜

本漏泄電纜可作為分布式天線用于隧道、地鐵、礦井、大型建筑等場合的通信信號覆蓋。

外導體上的槽孔可以根據不同的要求，將再電纜內部傳輸的射頻能量部分地耦合到外部空間，或者將外部空間的射頻能量耦合到電纜內部。

在75-500MHz的頻段范圍內，該電纜可用于各種通信系統。

WDZ-SLYWY-50-42P/HLRHTCYZ-50-42H/HLRHTCYZ-50-42T

無線通信用漏泄同軸電纜HLRHTCYZ-50-42T

無線通信用漏泄同軸電纜HLRHTCYZ-50-42H

無線通信用漏泄同軸電纜HLRHTCYZ-50-42T

執行標準

產品描述

1、結構尺寸

規格 1-5/8"

內導體直徑 17.40 mm

絕緣外徑 43.00 mm

外導體外徑 44.00 mm

護套外徑 48.00 mm

2、結構材料

內導體 螺旋形皺紋純銅管

絕緣 物理發泡聚乙烯

外導體 沖孔縱包純銅帶

護套 低煙無鹵阻燃聚烯烴

護套顏色 黑色

3、機械物理性能

單次最小彎曲半徑 950 mm

多次最小彎曲半徑(15次) 1000 mm

最小離墻距離 50 mm

抗拉強度 1700 N

電纜重量 1150 g/m

推薦卡具間距 0.8～1.2 m

4、環境性能

工作溫度 -25℃～+70℃

安裝溫度 -25℃～+60℃

儲存溫度 -25℃～+70℃

相對濕度 95%（35℃）

ROHS 滿足

5、標準測試條件

衰減測試方法 IEC 61196-4

衰減，測試溫度 20℃ | 68℉

耦合損耗測試方法 IEC 61196-4

阻燃性 IEC 60332-1

低煙性 IEC 61034

無鹵性 IEC 60754-1

6、電氣性能（1）

電容 76 pF/m

特性阻抗 50±2 Ω

傳輸速率 88%

絕緣電阻，DC 500V，1分鐘，Min. 10000 MΩ?km

絕緣介電強度，DC 1min 15 kV

護套火花電壓，AC 有效值 6 kV

內導體直流電阻 ≤1.5 Ω/km

外導體直流電阻 ≤1.6 Ω/km

使用頻段 806～866 MHz

電氣性能（2）

VSWR 806～821 MHz ≤1.30

851～866 MHz ≤1.30

頻率 衰減（20℃，MAX） 耦合損耗（95%，MAX）

800 MHz 2.3 dB/100m 68 dB

900 MHz 2.5 dB/100m 67 dB

ISO 9001:2015 通過

ISO 14001:2015 通過

OHSAS 18001:2007 通過
