產品特點：

● 兼容RS-485 TIA/EIA標準

● 支持波特率300到115200BPS

● 通信波特率自動調節

● 數據收發自動調節

● 透明傳輸，不改變通訊協議

● 寬范圍工作電源8-32VDC

●  RS-485與RS-485之間3000V隔離



典型應用：

● 串口信號遠傳

● 用于現場設備通信

● 智能樓宇控制、安防工程等應用系統

● 工業自動化控制系統

● 工業現場信號隔離及長線傳輸

● 設備運行監測與控制

● 傳感器信號的轉換和傳輸

● 工業現場數據的獲取與轉換

●  RS485信號轉換

產品概述：

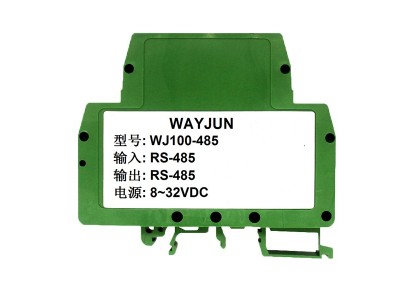

WJ100是維君瑞科技開發的一款工業級RS-485隔離中繼器放大器。產品兼容RS485行業標準。用于對RS485差分通信信號的通信距離延長與通信隔離，數據實現透明傳輸，通訊穩定可靠，適合工業等要求比較高的場合。



WJ100系列產品包括電源調理，RS485輸入接口通信與RS485輸出接口通信。寬范圍供電8-32VDC，電源、RS485輸入接口與RS485輸出接口三端隔離，輸入與輸出接口3000V隔離，電源有防反接保護功能。RS485通訊接口高抗干擾設計，±15KV ESD保護。產品按工業級標準設計，工作溫度范圍- 45℃～+85℃。

WJ100通用參數：

(typical @ +25℃，Vs為24VDC)

傳輸距離：   RS485 － 1000米（1200BPS）

通    訊：   RS-485信號隔離、放大、透明傳輸

波特率：     300、600、1200、2400、4800、9600、19200、38400、57600、115200bps自適應

工作方式：   異步半雙工

驅動能力：   每個模塊最多支持255個RS485設備

工作電源：    +8 ~ 32VDC寬供電范圍，內部有防反接和過壓保護電路

功率消耗：    小于1W

工作溫度：    - 45 ~ +80℃

工作濕度：   10 ~ 90% (無凝露)

存儲溫度：   - 45 ~ +80℃

存儲濕度：   10 ~ 95% (無凝露)

隔離耐壓：   輸入，輸出，電源之間3000VDC三隔離

接口保護：   RS-485接口15KV ESD保護，并有防雷防浪涌等功能。

外形尺寸：   79 mm  x  69.5mm  x  25mm
