Allen-Bradley(AB )羅克韋爾觸摸屏PanelView 800 觸摸屏

我們的2711R PanelView 800 圖形終端是面板安裝型顯示設備，可提供鍵盤或觸摸屏選項以便操作員輸入。這些圖形終端提供 4 到 10 英寸的顯示器尺寸，并且與微型和小型控制器兼容。它們包含處理器、高分辨率顯示器以及高速閃存和動態內存。內置以太網和串行通信端口支持各種網絡。這些終端具有遠程監控功能，提高了可用性。

優勢：

兼容微型和小型控制器

.可連接到 Micro800、MicroLogix 和 CompactLogix5370控制

器，使其適用于小型和中型應用

. 通過終端與 Micro800 和 CompactLogix 控制器之間的 CIP 直通

和橋接節省時間

.允許用戶直接通過控制器上傳應用程序，從而提高可用性

. 通過直接引用標簽優化終端與 Micro800 控制器的連接

支持遠程監控:

. 允許操作員通過虛擬網絡計算 (VNC) 服務器遠程監視和配置終

端，從而大限度地縮短停機時間

安全的可視化解決方案:

. 通過密碼保護控制人員對終端的訪問

. 通過啟用或未使用的 EtherNet/IP或串行端口，限制與終端

進行未經授權連接

多功能顯示:

.通過支持人機界面 (HMI) 以橫向和縱向兩種模式進行安裝和顯

示，使機器靈活性

.通過多語言支持，改進操作員與終端的通信

多個通信協議

.允許用戶通過如下多種通信協議連接終端與控制器及其他設

備，從而縮短機器設置時間：

- 串行（RS232、RS422/485） - Modbus RTU

- EtherNet/IP - Modbus TCP

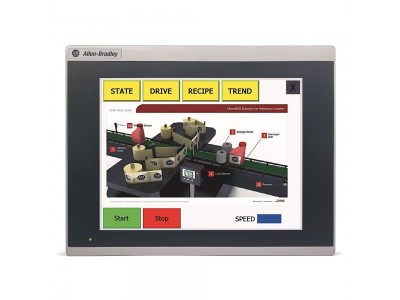

PanelView 800 終端 – 2711R-T4T

PanelView 800 終端 – 2711R-T7T

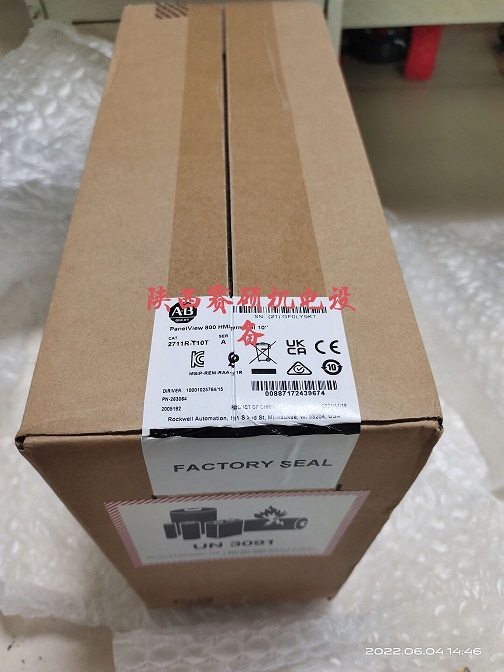

PanelView 800 終端 – 2711R-T10T

PanelView 800 終端 2711R-T10T 描述

 描述:

1 電源狀態 LED (1)

2 觸摸屏

3 安裝槽

4 RS-422 和 RS-485 端口

5 RS-232 端口

6 10/100 Mb 以太端口

7 可更換式實時時鐘電池

8 USB 主機端口

9 診斷狀態指示燈

10 microSD （安全數字）卡槽

11 24V 直流電源輸入

12 USB 設備端口

(1) 在屏幕保護程序或調光模式下，電源狀態 LED 為紅色，在正常 （工作）模式下則為綠色。
