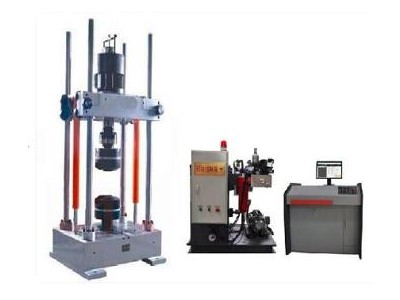

電液伺服接觸網預埋槽道疲勞試驗機
產品介紹:
電液伺服接觸網預埋槽道疲勞試驗機主要用于電氣化鐵路接觸網隧道內預埋槽道的疲勞壽命測試，主要是槽道本體的疲勞特性測試，以及槽道、錨桿、型螺栓組合一體預制一體的疲芳特性測試。該試驗機采用采用電液伺服控制技術。
依據標準:
TB/T329 電氣化鐵路接觸網隧道內預埋槽道
TB/T 電氣化鐵路接觸網零部件試驗方法
功能特點:
1. 整體系統的基本組成包括: 50kN主機、50kN直線伺服作動器、槽道專用試驗輔具、36L/min恒壓伺服泵站、也有管路系統、全數字也有伺服控制系統等。
2. 試驗夾具:接觸網槽道本體專用試驗夾具，槽道、錨桿、型螺栓組合一體預制混凝士試驗專用夾具。
技術參數:
比較大靜態試驗力 | ±50kN,示值精度2%FS起±1% . |
作動器比較大振幅 | ±75mm,示值精度±0.5%FS . |
頻率范圍 | 0.1-15Hz |
主要波形 | 正弦、方波、三角、斜波 |
幅頻特性 | 幅頻5Hz時，位移±3mm |
油源規格 | 36L/min, 21MPa, 18kW |
控制方式 | 力、位移、變形全數字P IDF閉環控制 |
試驗空間調整 | 液壓升降、手動鎖緊橫粱 |
過濾精度 | 3μ |
