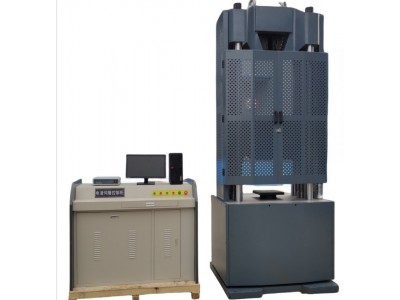

微機控制電液伺服式萬能試驗機WAW-2000E

技術方案書

一、簡介

主機為四立柱、兩絲杠、油缸下置式，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。測控系統采用全數字多通道閉環測控系統，具有三閉環功能，即可以進行應力、應變、位移閉環等控制方式，并可以進行無沖擊切換，其應力速度和應變速率完全符合國標GB/T228.1-2010等其它金屬拉伸試驗標準要求。

二、 傳動系統

下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整。

三、 液壓系統

油箱內的液壓油通過電機帶動高壓泵進入油路，流經高壓濾油器、壓差閥組、伺服閥，進入油缸。計算機發出控制信號到伺服閥，控制伺服閥的開口和方向，從而控制進入油缸的流量，實現等速試驗力、等速位移等的控制。

四、 控制系統

l支持進行拉伸、壓縮、剪切、彎曲等試驗；

l支持開放編輯試驗、編輯標準和編輯步驟，并支持導出導入試驗、標準和步驟；

l支持試驗參數自定義；

l采用開放式的EXCEL報表形式，支持用戶自定義報表格式；

l查詢打印試驗結果靈活方便，支持打印多個試樣，自定義排序打印項目；

l程序自帶強大試驗分析功能；

l程序支持分級管理兩級（管理員、試驗員）用戶管理權限；

五、軟件描述

（1）軟件可以在Windows98/2000/XP，用戶界面呈現與Windows風格一致的中文窗口系統。

(2)自動程控可選用多種控制模式。

（3）自動程控智能專家系統。自動程控步驟最多可達50個步驟。

（4）報表編輯：

(5) 試驗方法種類多,可選擇

（6）軟件設有三級管理權限，分別由各自的口令登錄，進一步保證了軟件安全使用。

六、安全保護裝置

當試驗力超過最大試驗力的3%時，過載保護，油泵電機停機。

當活塞升起達到上極限位置時，限位保護，油泵電機停機。

當橫梁下降達到設定位置時，限位保護，減速機停機。

七、 主要性能技術指標

最大試驗力（kN） 2000

準確度等級 0.5級

試驗力示值相對誤差 ±0.5%以內

試驗力測量范圍 1%-100%FS(全程不分檔)

變形（引伸計）測量范圍 1%-100%FS

變形示值相對誤差 ±0.5%

變形分辨力 最大變形量的1/500000

主油缸活塞上升速度速度（mm/min） 0-70

試驗力加載速度范圍 0.02%-2%FS/s

下橫梁升降速度（mm/min） 360

最大拉伸試驗空間 1100

壓縮空間 1050

活塞行程 250

立柱間距 745

圓試樣夾持范圍 Φ10-Φ20  Φ20-Φ40  Φ40-Φ70

扁試樣夾持厚度 0-50  50-70

扁試樣最大夾持寬度 140

壓盤尺寸 φ160mm

彎曲支點兩點間最大距離 400

彎曲支滾寬度 140

夾緊方式 液壓夾緊

主機外形尺寸 1260*1150*3202

電機 ABB

伺服閥 意大利阿托斯

油泵 意大利馬祖其

電腦 聯想

電機總功率（kW） 三相五線380VAC±10%,50Hz,6kW

總重量 8500
