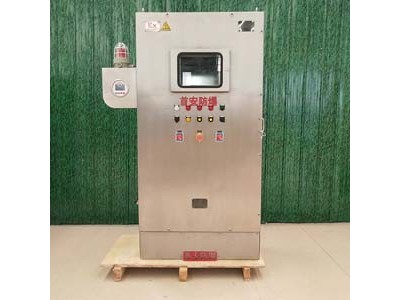

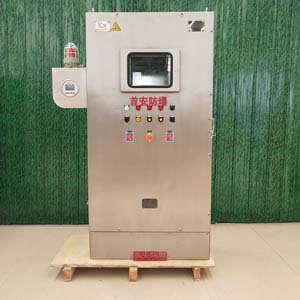

防爆正壓柜的內部構造和結構原理

在自動控制系統的控制下，防爆正壓柜內充滿保護氣體。正壓室內的壓力高于正壓室外的壓力，形成小的正壓安全環境，從而防止易燃氣體和危險氣體進入正壓腔內。保證內部通用儀器和電氣組件的安全運行。

一、防爆正壓柜的結構

防爆正壓柜可根據需要分為靜態防爆正壓柜和非靜態防爆正壓柜。針對不同的結構，功能和正壓保護類型。無論是靜態防爆正壓柜還是非靜態防爆正壓柜，都應滿足一般防爆結構和安全要求。

二、防爆正壓柜殼體的結構材料和強度

在防爆正壓柜中，該殼體常被稱為“正壓殼體”，是爆炸的主要組成部分。正常情況下，防爆正壓柜的正壓殼體由鋼板（如Q235鋼板）或不銹鋼材料（如304不銹鋼）制成。防爆正壓柜的正壓殼體應具有足夠的機械強度，正壓殼體，輸送管及連接件必須滿足防爆標準規定的試驗壓力值，且不得變形或損壞。防爆正壓柜內應裝有自動安全裝置。當正壓柜中的壓力過高時，將執行壓力限制以防止防爆或損壞正壓柜。

三、防爆正壓柜的門和蓋

防爆正壓柜的門和蓋應與電路互鎖。當門或蓋打開時，應自動切斷防爆正壓柜內的非防爆處理。在未可靠關閉門或蓋之前，未經防爆處理的組件無法通電。

四、防爆正壓柜的出風口

防爆正壓柜上的保護氣的進風口和排氣口的位置要根據防護裝置的比重來設定。當所使用的保護氣體的比重大于空氣的比重時，進氣口在防爆正壓柜的上部打開，排氣口在防爆正壓柜的下部打開，當保護氣體比空氣輕時，進氣口在防爆正壓柜的下部打開，排氣口在防爆正壓柜的上部打開。防爆正壓柜的進風口和出風口應在相對的位置開口，以利于氣體的流通和吹掃。

五、防爆正壓柜內應設置導流管

為了確保防爆正壓柜內部充分吹掃各個角落的空氣，防爆正壓柜體應采用導流管，以提高保護氣體的凈化效果。

六、防爆正壓柜應加裝火花和高溫顆粒擋板

當防爆正壓柜的排風口設置在爆炸性氣體環境中時，應在防爆殼內安裝一些擋板，從而防止殼體中的熱顆粒和可能的放電火花通過防爆正壓柜的排出口從機殼逸出并泄漏到周圍的爆炸環境中，以免造成不必要的安全事故。
