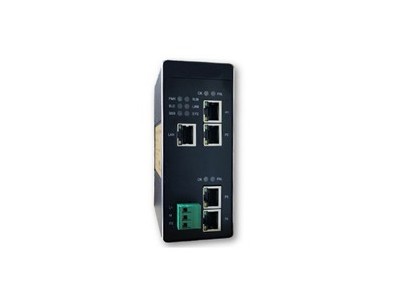

無錫耐特森MCN-PNCI 是自主研發的一款PROFINET從站功能的通訊網關。該產品主要功能是實現CClink IEFB總線和PROFINET網絡的數據互通。CClinkIE轉PROFINET網關連接到PROFINET總線中做為從站使用，連接到CClink IEFB總線中做為從站使用。

CClinkIE轉PROFINET網關CClink IE FIELD BASIC 技術參數

● 網關做為 CClink IE FIELD BASIC 網絡的從站，可以連接三菱的 PLC。

● 通過網關的撥碼，可以設置網關占用 1 個站~4 個站

● 輸入輸出字節數：輸入字?jǐn)?shù)最大 128 word、輸出字?jǐn)?shù)最大 128 word。

●  網關占用幾個站，直接決定輸入輸出數量，見下表：

序號 占用站數 輸入字?jǐn)?shù) 輸出字?jǐn)?shù)

1    1    32    32

2    2    64    64

3    3    96    96

4    4    128   128

CClinkIE轉PROFINET網關PROFINET技術參數

● 網關做為PROFINET網絡的Device設備(即從站)，帶2個RJ45以太網接口，支持100base-TX，MDI/MDIX自檢測，集成以太網交換機，可以組成鏈?zhǔn)骄W(wǎng)絡，支持環網冗余。

● 適應PROFINET V2.3協議，采用實時(RT)通訊功能，符合： GB/T 25105-2014《工業通信網絡現場總線規范類型10: PROFINET IO規范》，IEC 61158-5-10：2007，IDT。

● 支持的數據長度：輸入≤1400 字節，輸出≤1400 字節，輸入+輸出≤2800 字節。

● 支持的插槽數量：最大62條。

CClinkIE轉PROFINET網關電氣參數

● 電源：直流24V/200mA(18V～30V可用)

● 工作環境：-40～55℃，濕度≤95%

● 防護等級：IP20

● 安裝方式：35mm導軌

● 重量：500g
