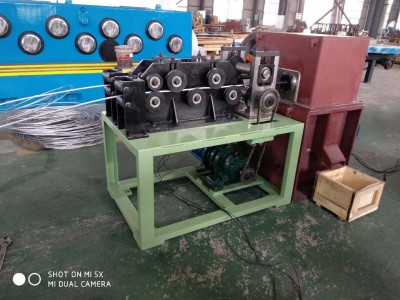

1 機組用途 本機組用于將￠9.5mm、￠12mm 鋁桿剪切成鋁丸。 2 機組外形及組成 設備組成： 1 立式放線架 2 臥式放線架 3 進線導輥 4 校直裝置 5 控制箱 6 牽引裝置 7 切丸機頭及傳動 8 料箱（自制） 3 技術規范 切刀旋轉直徑 ￠360 剪切桿經 ￠9.5；￠12 切桿頭數 雙頭（可以同時進兩根桿子） 切丸最大長度（可修改設計） 31mm 切丸最小長度（可修改設計） 10mm 最大送料速度 752mm/s 產量（單頭） ￠9.5x31mm 500Kg/h 牽引電機功率 5.5KW 變頻 牽引減速機 BWY13-17-5.5 最大牽引力 7580N 機頭電機 11KW 4 特點簡述 1)對于松散型線卷，采用立式放線架，向上引拉，防止亂線。雙放 線，互不干涉。 2)對于緊密型線卷，采用傾斜臥式放線架，便于叉車上料，通過中 心抽頭放線。放線架出口兩根導輥擋住，防止亂線。 3)臥式放線架不固定，可一走。不影響立式放線。 4)放線通過校直輪校直，防止在進線管里立堵塞。 5)牽引輪為雙主動，由 5.5KW 電機、針擺機、鏈輪傳動，變頻調速。 主鏈輪與從鏈輪可以對換。 6)機頭由電機、皮帶輪傳動，大皮帶輪帶飛輪功能。全封閉，雙層 罩殼。 7) 5）操作臺使用觸摸屏操作，在觸摸屏上輸入牽引電機頻率，改 變送料速度，實現所需的剪切長度。
